現代の HVAC システム向けの難燃性ファブリックエアダクトソリューション

世界のHVAC業界は、従来の硬質金属ダクトから高性能で柔軟なダクトへとパラダイムシフトを遂げています。 耐火性布製換気ダクトこの記事は、 難燃性ファブリックエアダクトソリューション、間の重要なバランスを強調する 空気分配システム 効率性と厳格な生命安全基準を満たす。学校や研究室など、人が密集する環境では、適切な HVACファブリック 火災の拡大や有毒ガスに関連するリスクを軽減するために不可欠です 煙の発生Begoodtexは高度な 本質的に難燃性の繊維 最適化しながら永続的な火災安全を確保する 室内空気質（IAQ）このガイドは、エンジニアがグローバルコンプライアンスを満たし、音響減衰を最大化し、工学的透過性と優れた物理的性能によって温度成層を解消するシステムを指定するための技術リファレンスとして役立ちます。.

統合 繊維製エアダクトの火災安全性 現代のインフラ

モダンな 繊維製エアダクトの火災安全性 プロトコルでは、空気分配コンポーネントが受動的な導管ではなく、熱的危険に対する能動的な障壁として機能することが求められています。 耐火性布製換気ダクト 大規模プロジェクトに参入することで、 空気分配システム 緊急時には建物の燃料負荷に寄与しません。技術的な統合では、ファブリックの空気力学的透過性を空調ユニット（AHU）の静圧と一致させながら、炎の発火と急速な熱伝達に抵抗する表面を維持することが必要です。この包括的なアプローチは、現代の持続可能な建築の基礎となります。.

HVACファブリックの戦略的利点

亜鉛メッキ鋼とは異なり、 HVACファブリック 非共鳴表面が自然に環境を改善します。これらの材料の設計は、継続的な高速気流下でも耐火性を維持する高強度フィラメント構造に重点を置いています。.

• 構造効率: 金属に比べて屋根構造にかかる自重を最大 90% 削減します。.
• 結露軽減： 透過性のある表面は温度勾配を均一化し、湿気の蓄積を防ぎます。.
• モジュラー設計: 迅速な導入を促進し、将来のシステム再構成を簡素化します。.

分子の回復力 本質的に難燃性の繊維

ベグッドテックス 難燃性ファブリックエアダクトソリューション 利用する 本質的に難燃性の繊維消火化学反応がポリマー鎖に直接合成される。この分子統合により、 自己消火性 素材の永続的な物理的特性であり、環境による摩耗、紫外線への曝露、工業洗濯の影響を受けません。一方、局所的な難燃コーティングを施した生地は化学物質の浸出を受けやすく、システムのライフサイクル全体にわたって安全性が損なわれ、悪影響を及ぼす可能性があります。 IAQ – 室内空気質 粒子の放出を通じて。.

比較:難燃性vs. FR処理済み vs. 標準ダクト材料

適切なものを選択する HVACファブリック 安全性の決定において非常に重要です。標準的な繊維は通気性を確保できますが、 耐火性布製換気ダクト 壊滅的な災害に対する必要な保護を提供する 火災の拡大標準的な布地は導火線として機能し、建物の換気ネットワークを通る火の広がりを加速します。.

表1：HVACダクト材料の耐火性能の比較

パフォーマンスメトリック	本質的に難燃性の繊維	FR処理（コーティング）生地	標準非難燃性生地
安全性評価	クラスA / B-s1、d0（永久）	クラスA / B1（時間の経過とともに消える）	未評価 / 可燃性
火災の延焼挙動	自己消火性; 急速な焦げ	燃焼が遅いため、特性が劣化する	非常に可燃性が高く、火災が急速に広がる
煙発生指数（SDI）	非常に低い（< 50）	変動あり（化学煙リスク）	高（濃い有毒煙）
溶融液の垂れ落ちなし	完全準拠。燃える液滴なし	コーティングが失敗して滴り落ちる危険性	激しい炎の飛沫
耐ロンダリング性	60回以上の洗濯後も100%保持	難燃性の大幅な損失	ゼロ保護

技術的洞察：標準的な非難燃性材料を 空気分配システム これは、空気の流れによってダクトが高速火炎供給システムに変換されるため、NFPA 90A などの国際建築基準に違反します。.

分析 火炎伝播指数（FSI） そして 煙発生指数（SDI）

主な指標は 繊維製エアダクトの火災安全性 は 火炎伝播指数（FSI） そして 煙発生指数（SDI）ASTM E84（UL 723）トンネル試験で測定。高レベルの 難燃性ファブリックエアダクトソリューション クラスAの評価を達成する必要があります。 FSI 25以下で SDI 50以下。これらの指標は、火災がダクト表面をどれだけ速く移動するか、そして発生する煙の密度を判定するものであり、学校や公共の講堂における安全な避難を確保するために最も重要な要素です。.

ASTM E84 技術コンプライアンスパラメータ

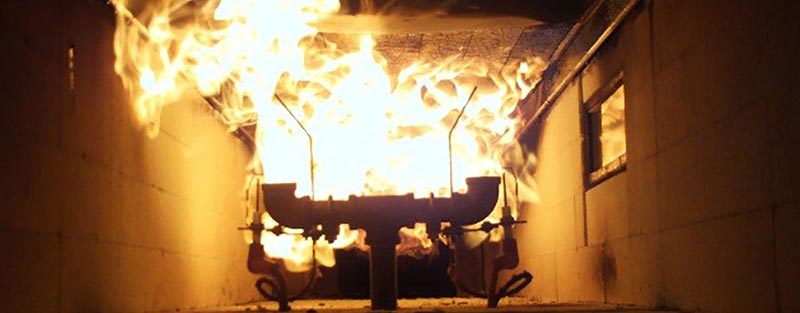

のために 耐火性布製換気ダクト実際の HVAC 設備をシミュレートするために、材料は水平天井方向でテストされます。.

1. 点火遅延: 5,000 BTU/分のバーナーでの炎の発生に対する抵抗を測定します。.
2. 炎の移動距離: 布地の長さに沿った炎の伝播の物理的な範囲。.
3. 煙による遮蔽: 光線の減衰を測定して煙の密度を決定します。.

表2：HVACファブリックの世界的な耐火分類基準

規制基準	FSI 制限	SDI 制限	必要な分類
ASTM E84（米国）	0 – 25	0 – 50	クラスA（クラス1）
EN 13501-1（EU）	B（限定拠出）	s1（低煙）	B-s1、d0
NFPA 701	合格/不合格	該当なし	火炎伝播抵抗

の重要性 溶融液の垂れ落ちなし 財産

高強度火災の場合、溶融して炎の液滴を形成する合成材料は、二次発火や人身傷害の重大なリスクをもたらします。Begoodtex 耐火性布製換気ダクト は、 溶融液の垂れ落ちなし 特性。極度の熱に触れると、 本質的に難燃性の繊維 炭化して安定した炭化層を形成し、燃焼の液相化を防ぎます。この特性は、効果的な燃焼には必須です。 難燃性ファブリックエアダクトソリューション 教育機関や製造工場など、ダクトラインの真下に人が位置する環境。.

炭化ダイナミクス

炭化プロセスは熱バリアとして機能し、繊維の中心部を断熱し、燃える破片が下の空間に放出されるのを防ぎます。.

• 避難の安全: 避難経路に落下火災の危険がないことを確認します。.
• 火災の封じ込め: 防止する 空気分配システム 階レベルの資産への火災の拡大を防ぎます。.
• 構造の完全性: ダクトは非炭化材料よりも長く半安定形状を維持します。.

活用 限界酸素指数（LOI） 自己消滅のために

の 限界酸素指数（LOI） 相対的な可燃性を正確に数値化します。 HVACファブリックこれは燃焼を維持するために必要な最小酸素濃度を定義します。周囲の空気には約21％の酸素が含まれていますが、高性能の 難燃性ファブリックエアダクトソリューション が必要です LOI 28%から34%の間です。この高い閾値により、堅牢な 自己消火性つまり、通常の大気条件下では炎を発火させない材料です。これは、電気系統の故障やメンテナンス中の溶接火花などの局所的な発火源に対する主な防御策です。.

空気分配システムのLOIベンチマーク

強制的に空気が入るため 空気分配システム 火に酸素を余分に供給することができ、 LOI HVAC ファンの「ベローズ効果」を打ち消すには、値が不可欠です。.

表3：テクニカルテキスタイルのLOIパフォーマンス値

生地素材	LOI 価値 （％）	可燃性性能
スタンダードコットン	18.5	非常に可燃性
標準ポリエステル	21.0	燃焼をサポート
Begoodtex難燃性HVAC ファブリック	31.0 – 32.5	自己消火性
高性能アラミド	35.0+	優れた耐熱性

前進 IAQ – 室内空気質 繊維の安定性を通じて

室内空気質（IAQ） 使用される材料の機械的安定性に直接関係しています。 空気分配システム高速システムでは、品質の悪い生地からマイクロファイバーが抜け落ち、空気中の汚染物質となる可能性があります。Begoodtex 耐火性布製換気ダクト 繊維の抜けや移動を防ぐ高強度連続フィラメント糸を使用しています。これにより、 難燃性ファブリックエアダクトソリューション クリーンルーム、医療施設、現代の教室など、居住者の健康のためにきれいな空気が不可欠な場所の微粒子フリー要件を満たしています。.

粒子制御および清浄度基準

滑らかな内面 本質的に難燃性の繊維 摩擦を最小限に抑え、内部の金属絶縁材でよく問題となるほこりや生物由来物質の蓄積を防ぎます。.

• 抜け毛防止: 100% 連続フィラメント構造により、空気中への繊維の放出がゼロになります。.
• 静電気消散: オプションの帯電防止コーティングにより、繊細な電子機器実験室での埃の付着を防止します。.
• 非多孔性オプション: 漏れゼロが求められる高圧産業用途向け。.

最適化 音響減衰 占領環境において

の大きな利点の一つは、 難燃性ファブリックエアダクトソリューション それは自然な 音響減衰 能力。硬質金属ダクトは、しばしば「ドラミング」音を発生し、空調ユニットからの機械的振動を建物全体に伝達します。. HVACファブリック柔軟性と多孔質性を備えたこの素材は、空気の乱流やモーター音を吸収する広帯域吸音材として機能します。この技術的特徴は、音響の明瞭さと集中力を維持するために周囲の騒音レベルを低く抑えることが不可欠な教育機関や劇場にとって非常に重要です。.

HVACファブリックの吸音メカニズム

密度と織り方 耐火性布製換気ダクト 材料構造内での音響エネルギーの消散を最大化するように設計されています。.

表4：デシベル（dB）低減性能

オクターブバンド（Hz）	金属ダクトの騒音レベル（dB）	Begoodtexファブリックの騒音レベル（dB）	音響改善（dB）
250 Hz	75	68	-7
1000 Hz	70	55	-15
4000 Hz	62	42	-20

緩和 温度成層 精密透過性を通じて

温度成層暖かい空気が天井に溜まり、冷たい空気が床に溜まるという現象は、天井の高い施設ではエネルギーの無駄の大きな原因となっている。 難燃性ファブリックエアダクトソリューション この問題は、工学的な透過性とレーザーカットの微細穿孔によって解決されます。ダクト表面全体または精密なジェットを通して均一に空気を送り込むことで、 空気分配システム 完全な空気混合を実現します。この技術により「デッドゾーン」が排除され、より均一な温度プロファイルが実現し、暖房と冷房の両方に必要なエネルギーを大幅に削減します。.

設計された空気分配プロファイル

Begoodtexは、顧客のニーズに合わせて複数の流通モデルを提供しています。 HVACファブリック 空間の特定の形状に合わせたパフォーマンスを実現します。.

• 層流（透過性）: 空気は非常に低い速度で生地を透過するため、隙間風のない冷却に最適です。.
• 方向性マイクロパーフォレーション： 戦略的な0.4mmの穴は、低速混合ゾーンを作り出し、 温度成層.
• ノズル供給: 天井が非常に高い工業倉庫向けの高速エアジェット。.

エネルギー効率に関する注意: 適切な空気混合により、設定温度にさらに効率的に到達し、AHU の実行時間を最大 15 ～ 20% 短縮できます。.

グローバルスタンダード 繊維製エアダクトの火災安全性

グローバルコンプライアンスの確保 難燃性ファブリックエアダクトソリューション 複数の国際的なテスト フレームワークに準拠する必要があります。. 耐火性布製換気ダクト 可燃性、煙毒性、物理的耐久性の認証を取得する必要があります。Begoodtexは、UL、EN、BS規格を含むあらゆる地域の建築基準の要件を満たすよう、認定された第三者機関による試験を実施しています。この包括的な認証プロセスにより、エンジニアはプロジェクト保険や建物の入居許可に必要な安全性の文書化された証明を得ることができます。.

表5：地域別の必須防火認証

地理的地域	試験基準	分類要件
北米	UL 723 / ASTM E84	クラスA（FSI < 25、SDI < 50）
ヨーロッパ	EN 13501-1	B-s1、d0（溶融滴下なし）
イギリス	BS 476 パート7	クラス1（表面延焼）
中国	GB 8624	B1（難燃性材料）

物理的および生体抵抗性能の技術仕様

Begoodtexの機械的および生物学的完全性 耐火性布製換気ダクト 強度、透過性、抗菌性に関する標準化された試験によって検証されています。 空気分配システム生地は内部圧力に耐えながら、生物の増殖や微粒子の脱落を防ぐ必要があります。物理試験では、高速気流下における生地の構造破壊への耐性を確認し、生物耐性試験では、 室内空気質 湿気や停滞した環境でも汚染されない。これらの特性が、長期的な信頼性と健康安全性のプロファイルを総合的に定義する。 難燃性ファブリックエアダクトソリューション.

機械的強度と耐久性

機械的性能は破断強度と引裂強度によって定量化され、 HVACファブリック システムの起動時または継続運転中に破裂することはありません。GB/T 3923.1-2013およびGB/T 3917.1:2009に準拠した試験により、工学的安全係数の正確な基準が提供されます。.

Begoodtexファブリックの機械性能データ

テストパラメータ	ワープ方向	横糸方向	試験基準
破断強度（N） - 白織り	1300	1100	GB/T 3923.1-2013
破断強度（N） - 100％ポリエステルFR	591	559	GB/T 3923.1-2013
引裂強度（N） - 100％ポリエステルFR	29.6	25.2	GB/T 3917.1:2009
破断伸び（％）	29.8	22.5	GB/T 3923.1-2013

通気性と流量制御

隙間風のない空気分配と結露防止には、精密に制御された通気性が不可欠です。Begoodtexファブリックは、GB/T 5453-1997に基づき、100Paの圧力差で試験を受けています。その結果、通気性は特殊織物で7.6mm/s、高流量ポリエステル製エアダクトバリアントで17.6mm/sに達します。.

生物学的安全性：抗菌性とカビ耐性

高い 室内空気質（IAQ）Begoodtexの生地には、AEM5700などの抗菌剤が配合されています。カビの胞子が生地を循環するのを防ぐには、防カビ性が不可欠です。 空気分配システム.

微生物学的分析結果

テストプロジェクト	結果/パフォーマンス	試験条件/標準
抗菌作用の減少（大腸菌）	90.30%	60回洗濯後（AATCC 135）
抗菌作用の減少（大腸菌）	92.50%	20回洗濯後（AATCC 135）
カビ耐性（アスペルギルス・ニガー）	グレード1（成長なし）	7日間インキュベーション（AATCC 30-2013）
抗真菌性（赤色Al-H）	成長なし	AATCC 30-2013

• 抗菌耐久性: 20 回または 60 回の洗濯を繰り返した後でも、機能的なパフォーマンスは維持されます。.
• 真菌予防: 構造的および健康的劣化を防ぐために、Aspergillus niger ATCC 6275 および ATCC 16404 などの黒カビ菌株に対してテストされています。.

総所有コスト（TCO）と持続可能性分析

10年間のライフサイクルで評価すると、 難燃性ファブリックエアダクトソリューション 金属製ダクトに比べて、総所有コスト（TCO）を大幅に削減できます。初期物流（コンパクトな輸送）、設置時間の大幅な短縮、メンテナンスコストの削減が実現します。さらに、Begoodtexの持続可能性プロファイルは、 耐火性布製換気ダクト リサイクル可能なポリマーの使用と、空気分配の改善と緩和に伴うエネルギー節約により優れています。 温度成層そのため、テキスタイル ソリューションは、LEED 認証やグリーン ビルディング プロジェクトにとって当然の選択となります。.

ライフサイクルベネフィット評価

表7: 10年間のTCO比較（繊維 vs. 金属）

ライフサイクルコスト要因	亜鉛メッキ金属システム	ビーグッドテックス HVACファブリック システム
初期物流	高い（かさばる、重い）	ロー（軽量、折りたたみ可能）
インストール速度	スロー（機械式ハンガー/ジョイント）	高速（ジップオントラック）
内部清掃	高価（ロボットブラッシング）	低（洗濯可能）
運用エネルギー	ベースライン	15%削減（混合の改善）
